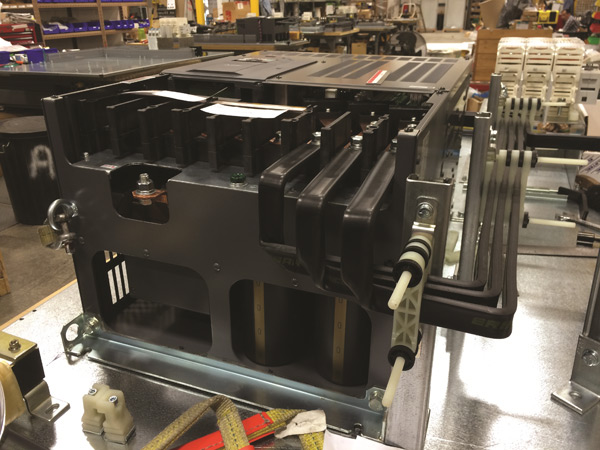

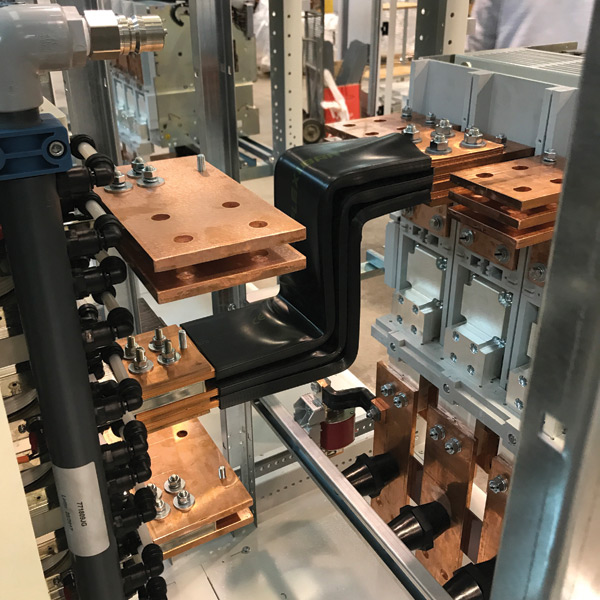

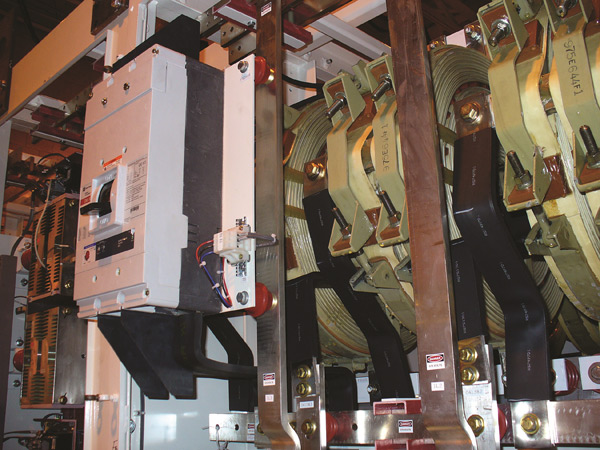

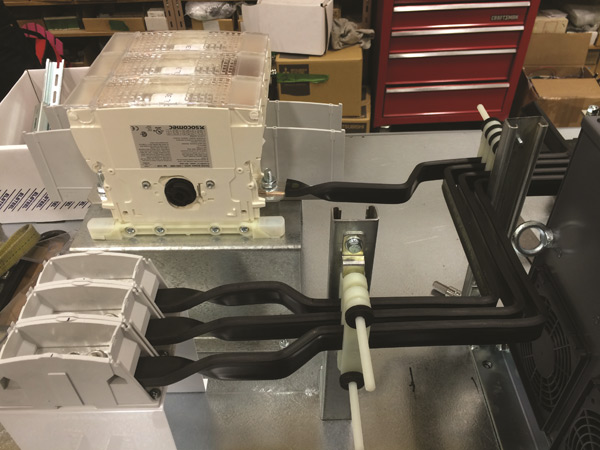

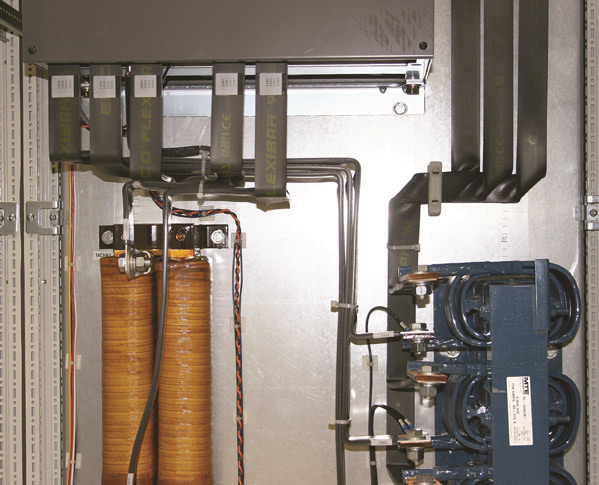

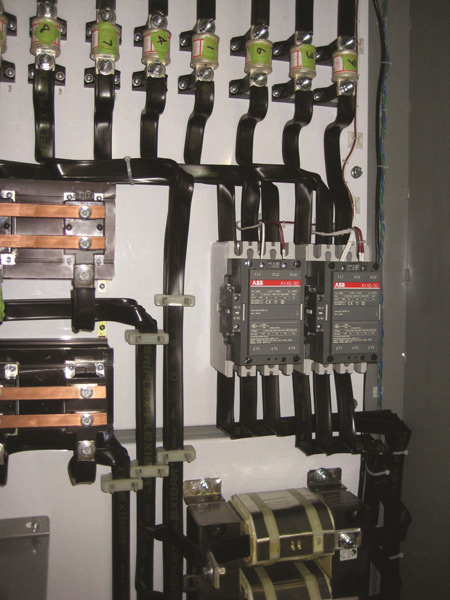

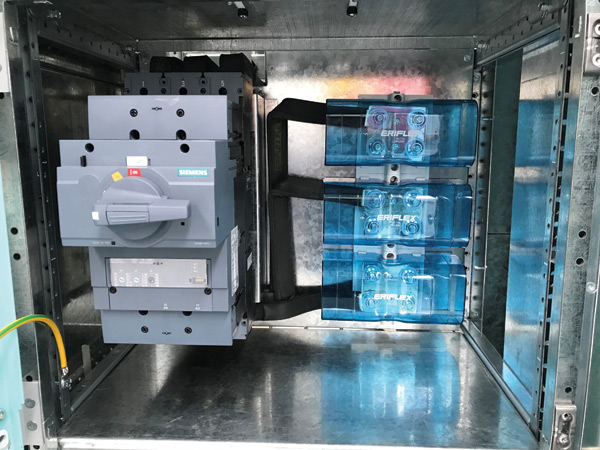

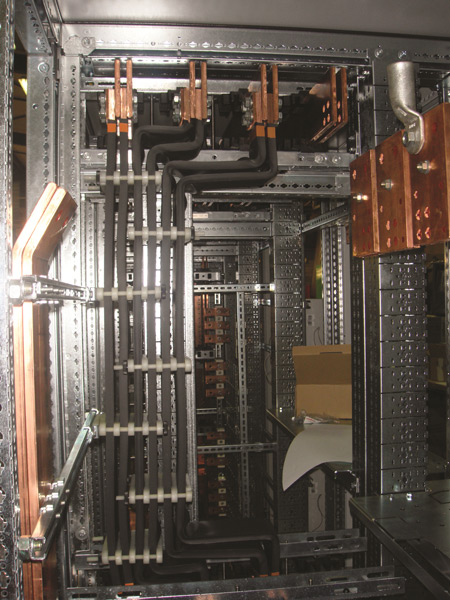

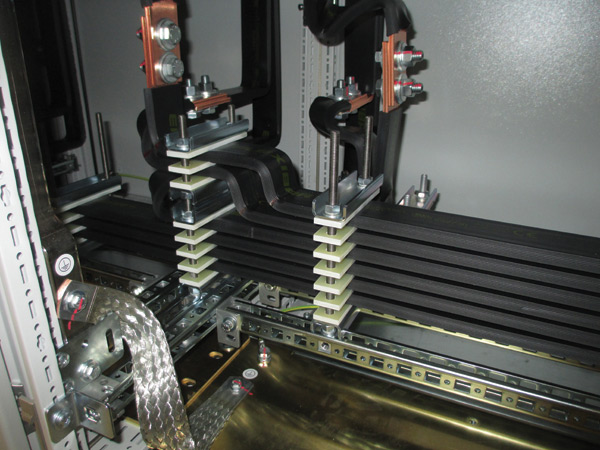

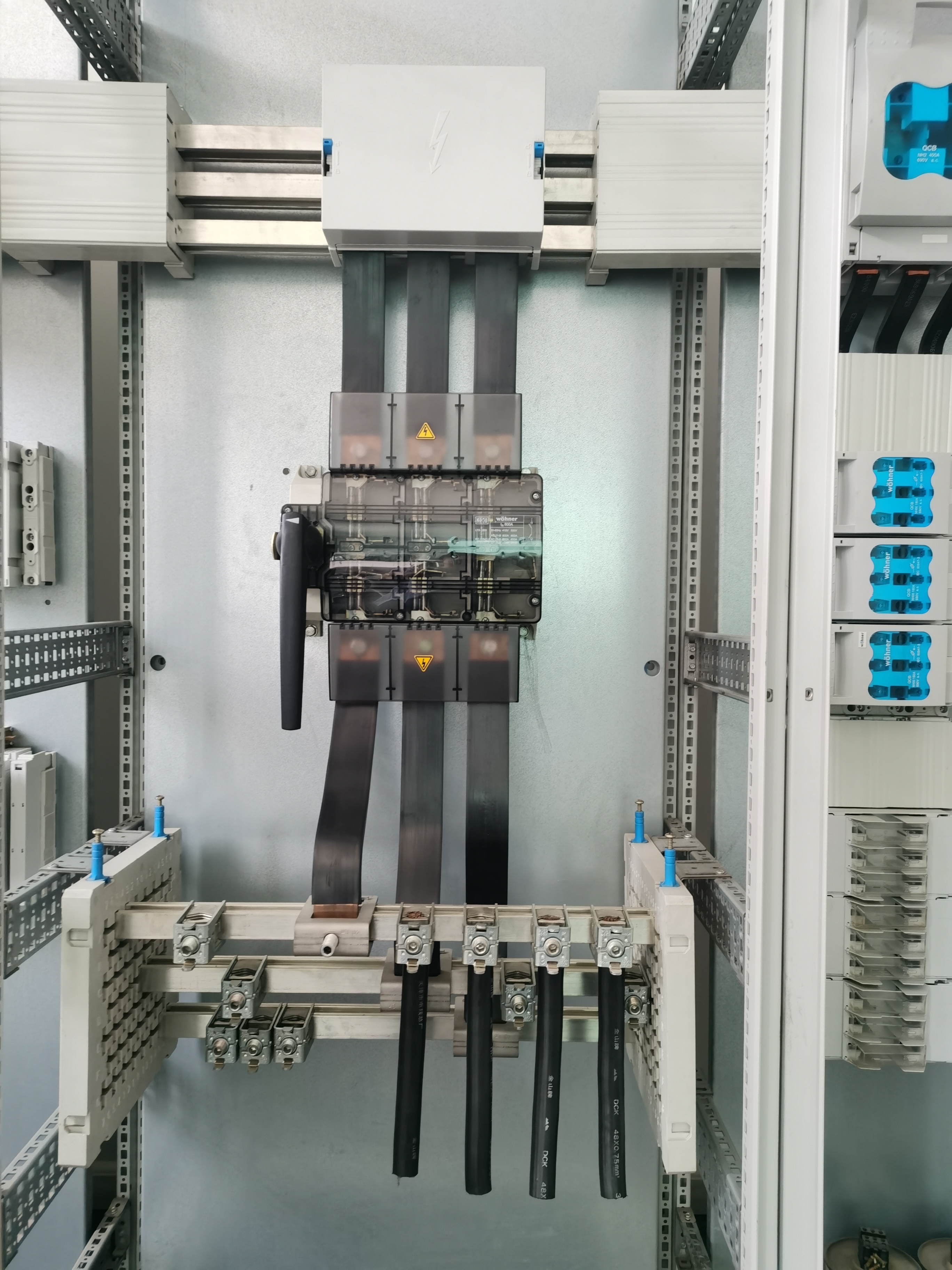

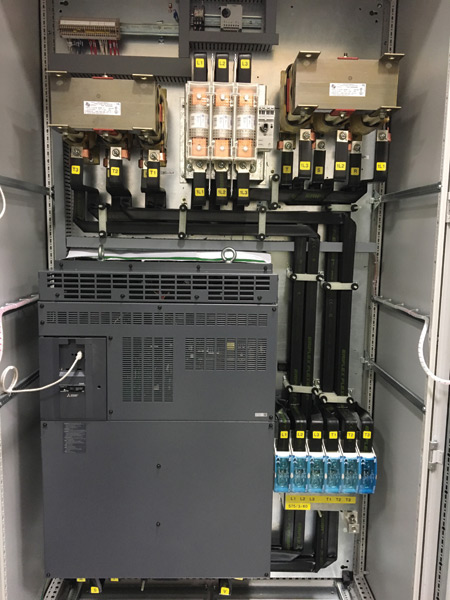

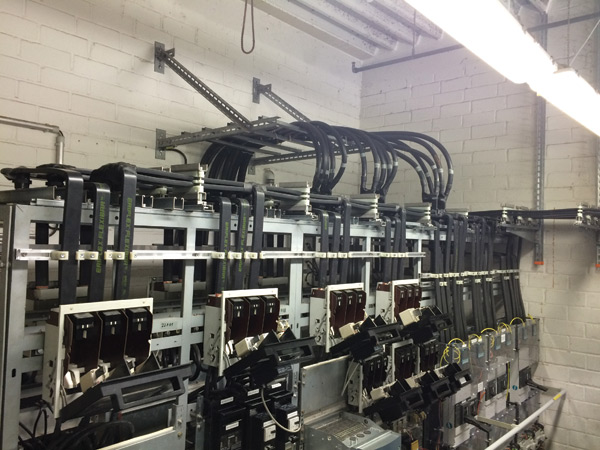

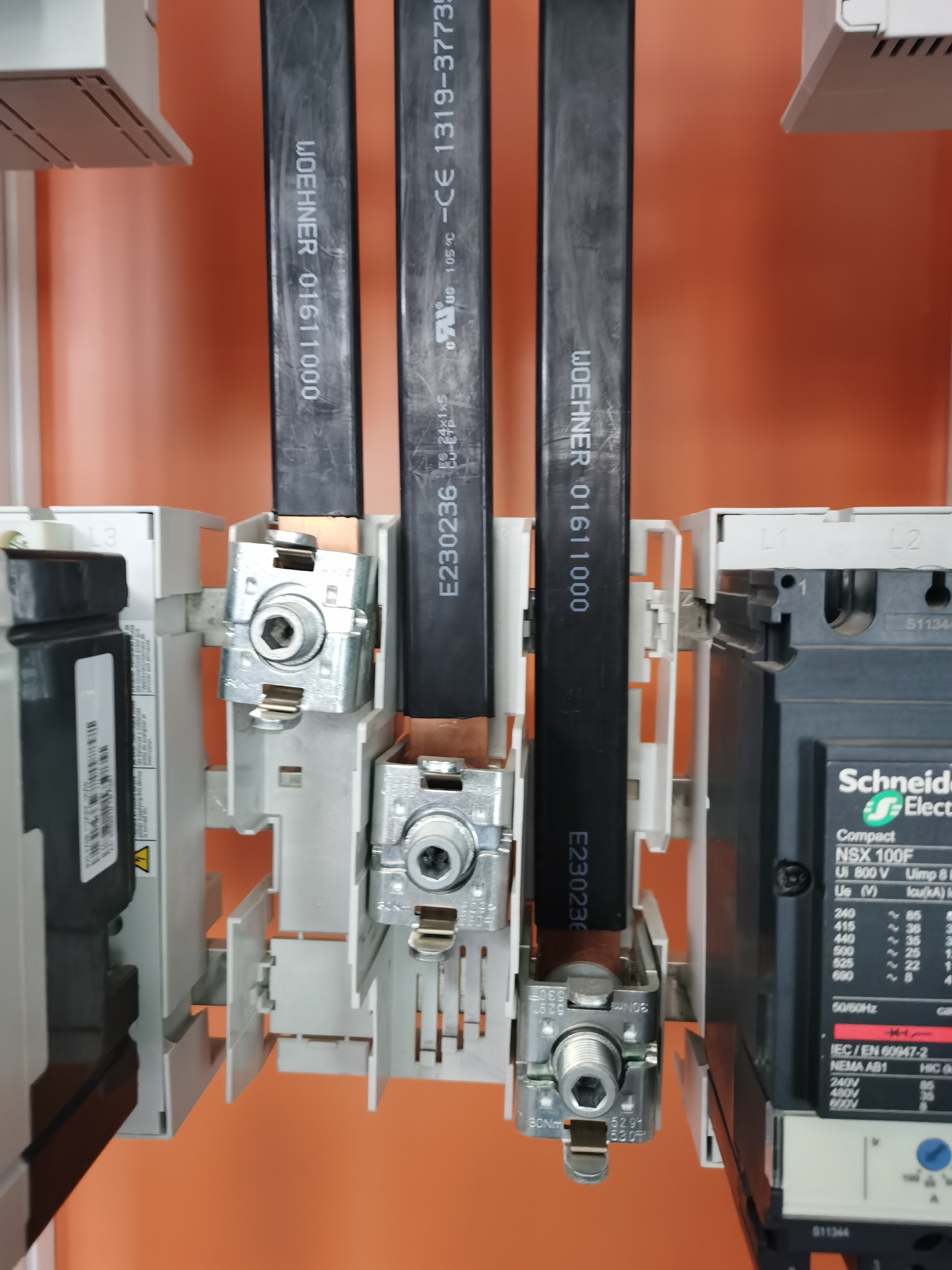

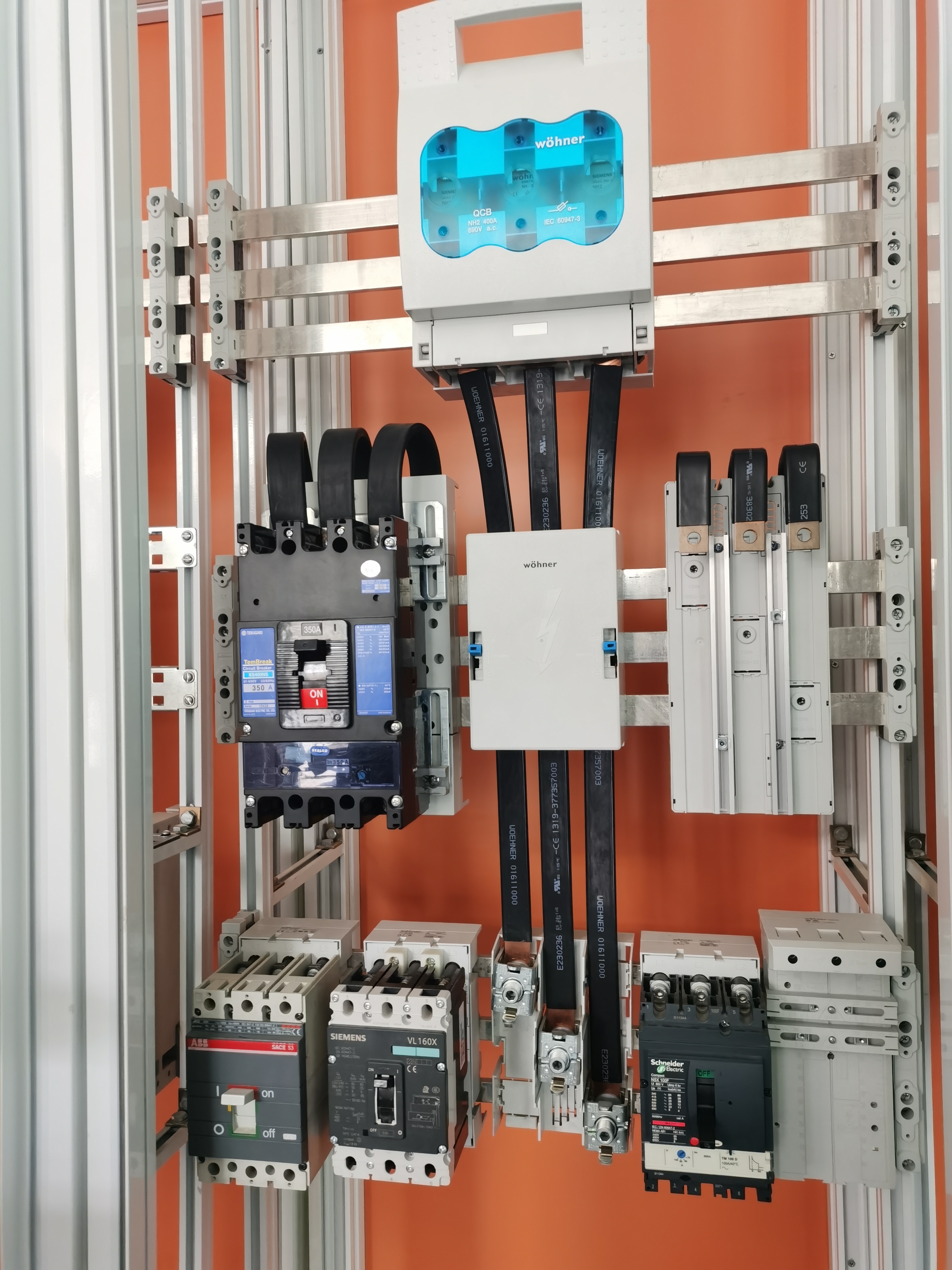

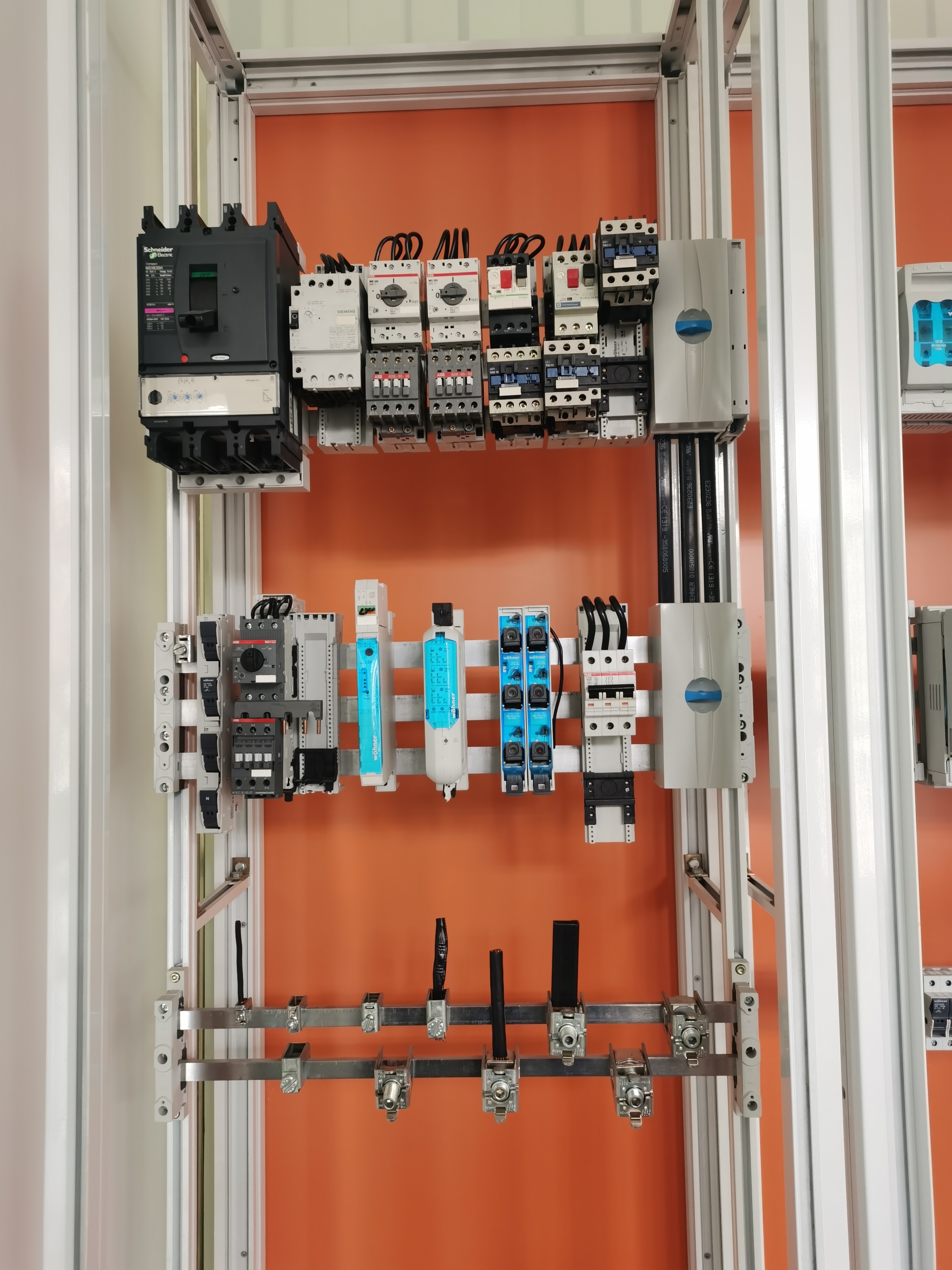

柔性绝缘软母排,业内亦称叠片式铜排或多层软母线,是通过将多片防电晕处理的扁平薄铜带层叠组合,并采用挤压工艺在外层包覆绝缘护套而制成的高端电气连接产品。作为大电流配电系统的理想连接方案,该产品以安全可靠、施工便捷、经济高效的突出特点,在新能源车辆、输配电网络、轨道交通、智能制造等众多领域获得了广泛应用。



大功率电气连接方案
柔性绝缘软母排采用先进的挤压包覆成型技术制造,整体由三个核心部分构成:
导电层:精选T2级别退火软态电解铜箔,纯度不低于99.9%,电导率达到56.2 S/m以上,维氏硬度控制在50HV以内,具备优异的折弯加工性能
绝缘护套:选用特种PVC材料或环保型TPE材质(无卤低烟),击穿强度超过23kV/mm,满足严苛的电气绝缘要求
防护结构:采用防电晕结构设计,阻燃等级达到氧指数30%,具备自熄灭火性能
| 导体材料参数 | 绝缘材料参数 | ||
|---|---|---|---|
| 铜材纯度 | ≥99.9% | 绝缘强度 | >23kV/mm |
| 导电性能 | ≥56.2 S/m | 阻燃指数 | 30% |
| 材料硬度 | <50HV | 热老化延伸率 | >180%(135℃/7天) |
| 拉伸强度 | ≥200MPa | 绝缘拉伸强度 | >20MPa |
| 断裂延伸率 | ≥30% | 阻燃特性 | 自熄灭 |
| 整机电气参数 | 使用环境参数 | ||
| 额定电压 | 1000V | 适用温度(PVC) | -30℃至+105℃ |
| 对地耐压 | >15kV(15min/50Hz) | 适用温度(TPE) | -40℃至+105℃ |
| 相间耐压 | >30kV(15min/50Hz) | 标准供货长度 | 2m/根(可定制) |
| 电流等级 | 柔性母排截面积 | 传统电缆截面积 | 节省比例 |
|---|---|---|---|
| 250A | 40mm² | 95mm² | 58% |
| 630A | 160mm² | 300mm² | 47% |
| 1000A | 300mm² | 555mm² | 46% |
交流电流通过导体时,由于趋肤效应的作用,电流密度会集中在导体表层区域,内部电流分布较少。柔性母排的多层扁平导体结构充分利用这一特性,使相同的导体截面积能够承载更大的工作电流,从而减少导体材料用量,既降低整体重量,又节省安装布局空间。






柔性绝缘软母排的载流能力与导体截面积及工作温度密切相关。进行产品选型时,需要综合考量以下三项核心要素:
△T = Ta - Tc
其中:Tc = 环境温度(℃)| Ta = 母排通电后的实际温度(℃)
重要提示:对于常规电气设备,母排最高允许温度Ta不应超过105℃。实际选型时建议预留充足的安全裕度,推荐实际工作温升比允许温升低10-15℃,以确保长期稳定运行。
设计条件:
设备运行环境温度:40℃
所需母排载流量:510A
母排表面最高温度限制:100℃
安装空间宽度限制:40mm
计算过程:
根据公式计算最高允许温升:△T = 100℃ - 40℃ = 60℃
选型结论:推荐选用规格 32×1×4 的柔性母排
该规格导体截面积为128mm²,在承载520A电流时温升为50℃,完全满足设计要求并具备充足的安全裕度。
根据实际负载电流选择对应导体截面积,建议预留10-20%的设计余量
充分考虑环境温度对载流能力的影响,高温场合需适当降额使用
确认安装空间尺寸,确保母排宽度符合柜体结构限制

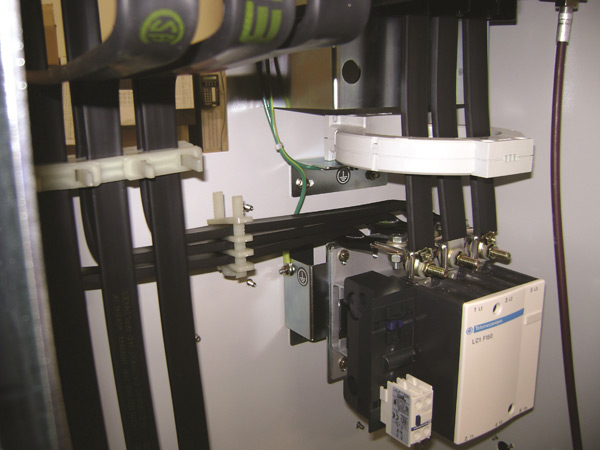

存在振动的应用场合优先选用柔性母排,其抗振性能明显优于刚性铜排

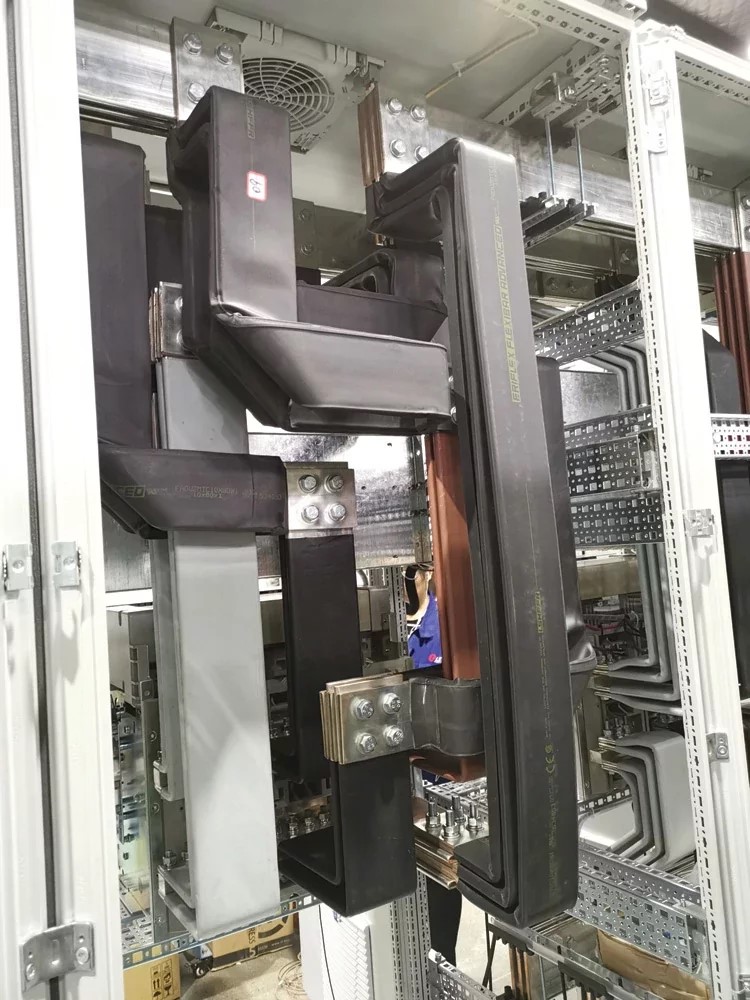

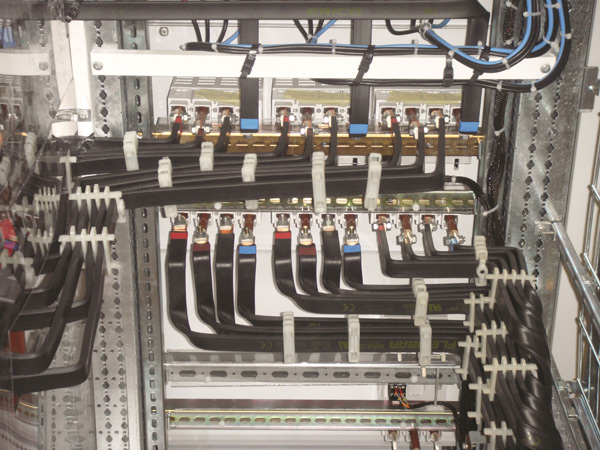

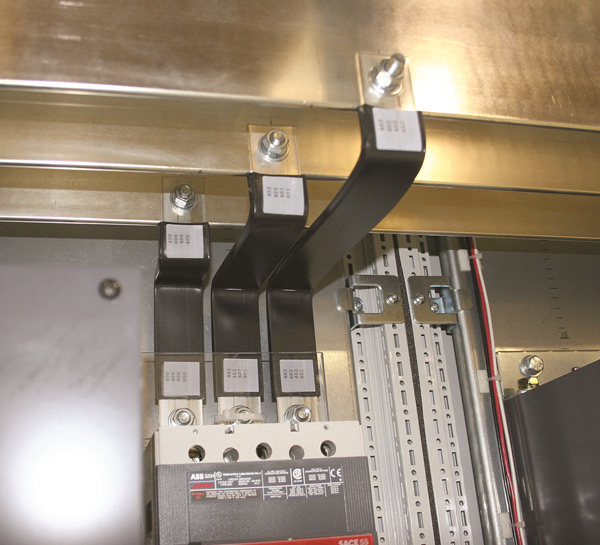

空间布局复杂的场景选用易弯曲的软母排,可有效减少连接点数量
标准供货长度为2m/根,可根据实际需要进行定尺加工成型供货



以下为柔性绝缘软母排常规规格型号及对应载流量参数。表中△T=20K/40K/50K表示不同环境温度条件下的母排温升,母排最高允许工作温度TA≤105℃。
| 导体尺寸 (mm×mm×片) | 截面积 (mm²) | 载流量(A) △T=20K | 载流量(A) △T=40K | 载流量(A) △T=50K |
|---|---|---|---|---|
| 15.5×0.8×2 | 24.8 | 135 | 175 | 200 |
| 15.5×0.8×3 | 37.2 | 160 | 210 | 240 |
| 15.5×0.8×4 | 49.6 | 195 | 265 | 295 |
| 15.5×0.8×6 | 74.4 | 225 | 320 | 360 |
| 15.5×0.8×8 | 99.2 | 265 | 380 | 430 |
| 15.5×0.8×10 | 124 | 300 | 420 | 480 |
| 导体尺寸 (mm×mm×片) | 截面积 (mm²) | 载流量(A) △T=20K | 载流量(A) △T=40K | 载流量(A) △T=50K |
|---|---|---|---|---|
| 20×1×2 | 40 | 170 | 240 | 270 |
| 20×1×3 | 60 | 230 | 320 | 360 |
| 20×1×4 | 80 | 270 | 380 | 440 |
| 20×1×5 | 100 | 300 | 430 | 490 |
| 20×1×6 | 120 | 330 | 470 | 530 |
| 20×1×8 | 160 | 400 | 560 | 620 |
| 20×1×10 | 200 | 420 | 580 | 650 |
| 导体尺寸 (mm×mm×片) | 截面积 (mm²) | 载流量(A) △T=20K | 载流量(A) △T=40K | 载流量(A) △T=50K |
|---|---|---|---|---|
| 24×1×2 | 48 | 200 | 280 | 320 |
| 24×1×3 | 72 | 250 | 360 | 410 |
| 24×1×4 | 96 | 280 | 410 | 460 |
| 24×1×5 | 120 | 330 | 470 | 530 |
| 24×1×6 | 144 | 360 | 510 | 570 |
| 24×1×8 | 192 | 420 | 590 | 670 |
| 24×1×10 | 240 | 500 | 700 | 790 |
| 导体尺寸 (mm×mm×片) | 截面积 (mm²) | 载流量(A) △T=20K | 载流量(A) △T=40K | 载流量(A) △T=50K |
|---|---|---|---|---|
| 32×1×2 | 64 | 230 | 320 | 360 |
| 32×1×3 | 96 | 280 | 410 | 460 |
| 32×1×4 | 128 | 320 | 460 | 520 |
| 32×1×5 | 160 | 390 | 550 | 610 |
| 32×1×6 | 192 | 440 | 620 | 700 |
| 32×1×8 | 256 | 510 | 720 | 822 |
| 32×1×10 | 320 | 600 | 840 | 930 |
| 导体尺寸 (mm×mm×片) | 截面积 (mm²) | 载流量(A) △T=20K | 载流量(A) △T=40K | 载流量(A) △T=50K |
|---|---|---|---|---|
| 40×1×2 | 80 | 240 | 330 | 380 |
| 40×1×3 | 120 | 330 | 480 | 540 |
| 40×1×4 | 160 | 400 | 560 | 630 |
| 40×1×5 | 200 | 450 | 630 | 710 |
| 40×1×6 | 240 | 480 | 680 | 750 |
| 40×1×8 | 320 | 600 | 830 | 920 |
| 40×1×10 | 400 | 670 | 920 | 1030 |
| 导体尺寸 (mm×mm×片) | 截面积 (mm²) | 载流量(A) △T=20K | 载流量(A) △T=40K | 载流量(A) △T=50K |
|---|---|---|---|---|
| 50×1×3 | 150 | 400 | 570 | 650 |
| 50×1×4 | 200 | 490 | 700 | 790 |
| 50×1×5 | 250 | 540 | 780 | 880 |
| 50×1×6 | 300 | 590 | 840 | 950 |
| 50×1×8 | 400 | 680 | 1000 | 1130 |
| 50×1×10 | 500 | 750 | 1100 | 1300 |
| 导体尺寸 (mm×mm×片) | 截面积 (mm²) | 载流量(A) △T=20K | 载流量(A) △T=40K | 载流量(A) △T=50K |
|---|---|---|---|---|
| 63×1×5 | 315 | 650 | 900 | 1000 |
| 63×1×6 | 378 | 690 | 980 | 1100 |
| 63×1×8 | 504 | 840 | 1200 | 1350 |
| 63×1×10 | 630 | 920 | 1300 | 1450 |
| 导体尺寸 (mm×mm×片) | 截面积 (mm²) | 载流量(A) △T=20K | 载流量(A) △T=40K | 载流量(A) △T=50K |
|---|---|---|---|---|
| 80×1×6 | 480 | 780 | 1210 | 1360 |
| 80×1×8 | 640 | 950 | 1400 | 1570 |
| 80×1×10 | 800 | 1090 | 1550 | 1730 |
| 导体尺寸 (mm×mm×片) | 截面积 (mm²) | 载流量(A) △T=20K | 载流量(A) △T=40K | 载流量(A) △T=50K |
|---|---|---|---|---|
| 100×1×5 | 500 | 860 | 1250 | 1400 |
| 100×1×6 | 600 | 950 | 1380 | 1530 |
| 100×1×8 | 800 | 1100 | 1580 | 1760 |
| 100×1×10 | 1000 | 1220 | 1710 | 1920 |
| 100×1×12 | 1200 | 1300 | 1800 | 2010 |
1. 表中△T=20K/40K/50K表示母排温升值(开尔文),对应不同环境温度下的载流量数据
2. 母排最高允许工作温度TA≤105℃(符合IEC国际电工标准)
3. 标准供货长度为2m/根,可根据客户需求进行定尺加工成型供货
4. 绝缘护套颜色可选:黑色/橙色,材质可选:PVC/TPE(无卤环保型)
5. 导体表面处理可选:裸铜/镀锡



| 项目 | 说明 |
|---|---|
| 执行标准 | 目前国际上尚无统一标准,产品参照美国UL758电子线标准进行认证,同时参考GB/T5023绝缘电缆标准和UL758电子线标准组织生产 |
| 标准供货 | 2m/根 |
| 定制服务 | 可根据客户实际使用规格进行定尺加工成型供货,产品到货后可直接安装,无需二次加工 |
| 质量认证 | UL认证(档案号E336413)、CE认证(LVD指令)、IATF16949、ISO9001 |



柔性绝缘软母排作为一种创新型的大电流配电连接产品,凭借其超强载流、弯曲自如、结构紧凑、安全可靠的显著特性,正在逐步取代传统粗电缆和刚性铜排,成为电气布线领域的优选方案。产品已通过UL、CE、IATF16949等多项国际权威认证,品质值得信赖,已在新能源汽车、输配电系统、轨道交通、智能制造等领域得到大规模应用。
我们提供从15.5×0.8mm到100×1mm全系列规格产品,载流量覆盖135A至2010A,并可根据客户需求提供定尺加工成型服务。选型时请务必综合考虑负载电流、允许温升和安装空间三项关键要素,确保所选产品完全满足实际应用需求。
