破解高端电子设备过热难题 开启热管理新时代
随着高性能计算、5G通讯、第三代半导体（GaN）的飞速发展，芯片正朝着“更小、更密、更强”迭代，局部热点的热流密度甚至突破了千瓦每平方厘米量级。你知道吗？55%的电子设备失效都源于温度过高！
传统硅基散热器受限于材料热导率，早已“力不从心”：不仅导致设备卡顿、寿命缩短，更成了高端电子设备发展的“绊脚石”。小到日常用的手机、电脑，大到数据中心、航空航天的国之重器，都迫切需要一种能“扛住高温、快速散热”的核心技术——北大这次的突破，正是精准解决了这个行业痛点！
这款超级散热器的厉害之处，在于把“终极散热材料”和“高效散热结构”完美结合，打造出全金刚石基嵌入式歧管微通道散热器（FDMMHS），确立了协同散热的新范式：
Buff1：全金刚石材质——散热界的“六边形战士”

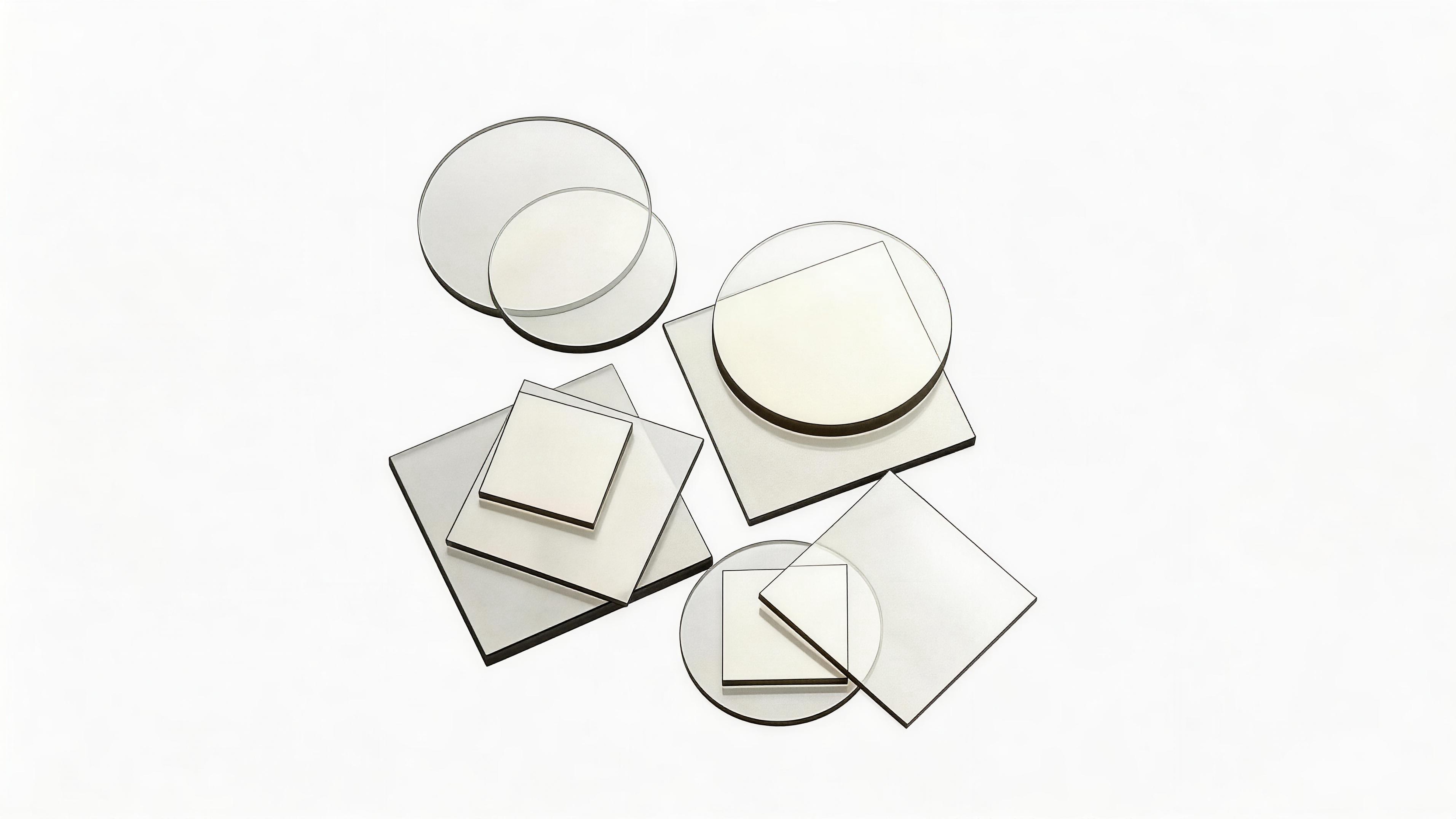

金刚石的热导率高达1800-2200W/(m·K)，是铜的5倍、氮化铝的10倍！不仅能以最快速度导出芯片热量，还具备优异的电气绝缘性、耐高温（＞600℃）、抗腐蚀能力，密度仅为铜的40%，适配各种极端工作环境。不过把金刚石做成散热器可不容易，北大团队通过直流喷射CVD技术，成功制备出3~5mm厚的高质量自支撑金刚石厚膜，为后续加工打下了坚实基础。
Buff2：歧管微通道结构——散热效率的“倍增器”

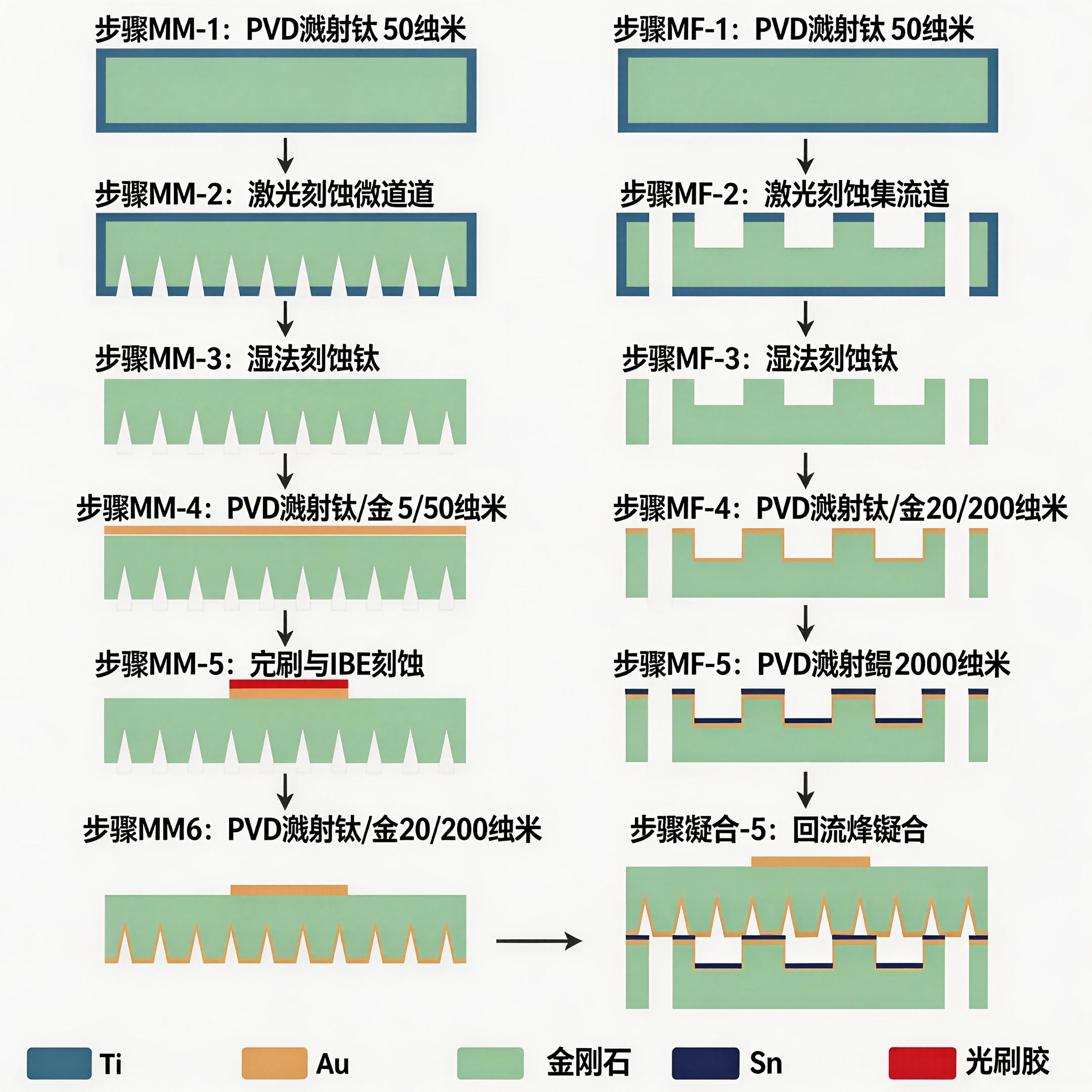

传统直形微通道压降高、温度梯度大，散热有限；而歧管微通道给冷却液设计了“分流-汇流”的高效路径，能把热阻降低一半以上，还能让受热壁面温度更均匀。北大团队用激光加工技术，在坚硬的金刚石上实现了高深宽比的微通道与歧管结构集成，克服了金刚石易断裂的难题，让冷却液直接流经发热点，最大化发挥金刚石的散热潜力。
| 对比项 | 全金刚石超级散热器 | 传统硅基散热器 |
|---|---|---|
| 热导率(W/(m·K)) | 1800-2200 | 150-200 |
| 耐高温上限(℃) | ＞600 | ＜300 |
| 热流密度上限(W/cm²) | 10000 | ＜1000 |
| 重量对比 | 仅为铜的40% | 与铜材质相当 |

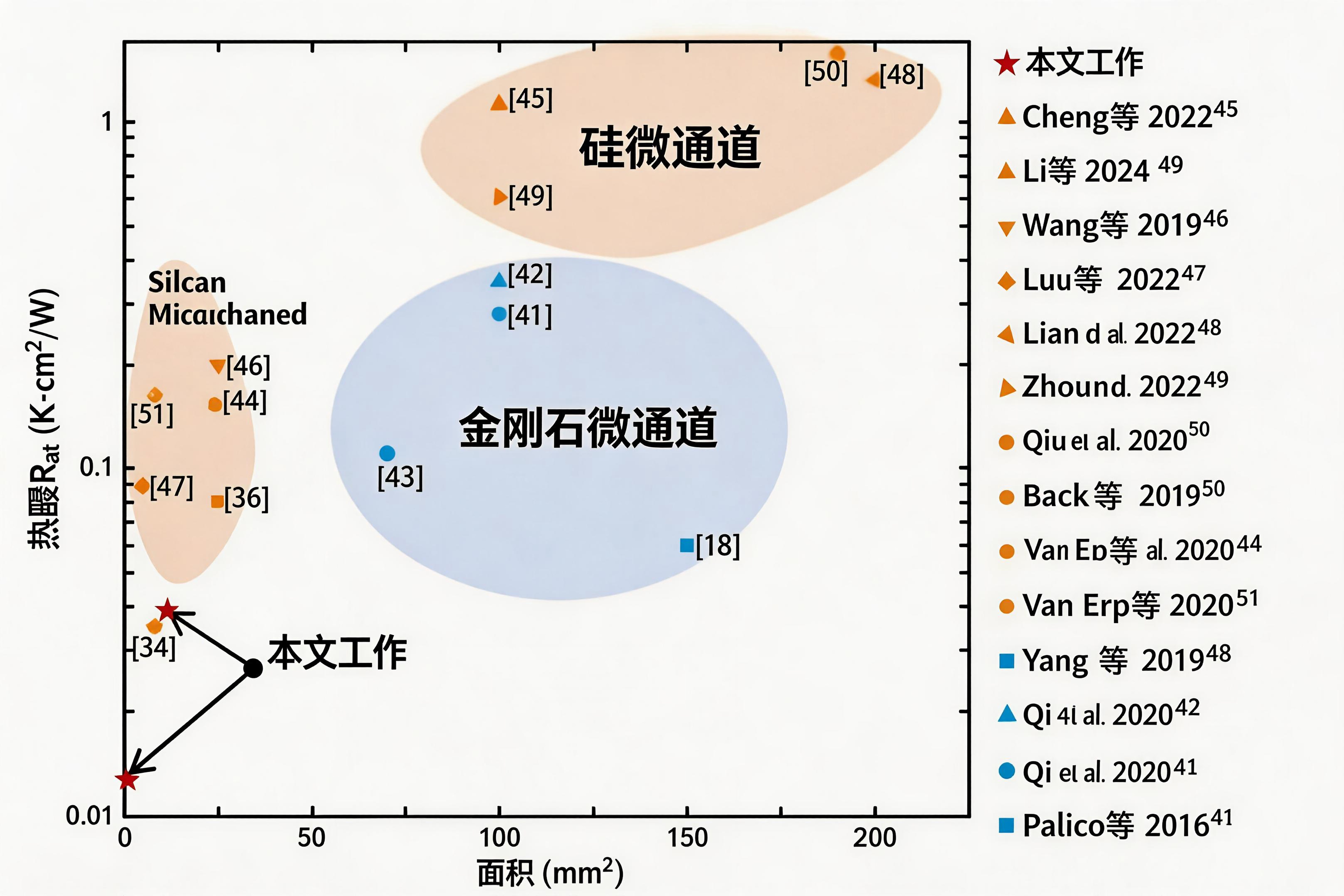

研究表明，在处理GaN HEMT器件这类微小尺寸的高热流密度热点时，热阻主要由扩散热阻主导。而这款超级散热器，通过全金刚石结构把扩散热阻降低了90%以上，再加上歧管微通道强化对流换热，两者协同作用，最终实现了10000W/cm²的超高热流密度散热突破！
一款技术好不好，数据最有说服力：
针对1mm×1mm的微小热点（模拟高端芯片局部发热），成功实现10000W/cm²热流密度散热，芯片温升控制在120℃以内，完全满足高端器件安全要求；
针对3.4mm×3.3mm大面积热源，1000W/cm²热流密度下温升仅42℃，温度控制精度极高；
有效对流换热系数最高达1.3×10⁵ W/(m²·K)，相关成果已发表在传热学顶刊《国际传热传质》上，得到国际学术界认可！
更厉害的是，团队还解决了金刚石焊接的关键难题——通过在金刚石表面溅射TiNi过渡层，再采用真空钎焊技术连接部件，既保证了焊接强度，又降低了焊接处的热阻，为产业化应用打下了基础。
这款超级散热器的应用前景广泛，将推动多领域实现“降温革命”：
电子信息领域：高端手机、电脑、服务器芯片将告别发烫卡顿，第三代半导体性能进一步释放，推动5G、AI、自动驾驶升级；
航空航天领域：卫星相控阵雷达、定向高能武器等在极端环境下也能稳定散热，还能实现减重30%；
能源电力领域：储能电池、大功率逆变器寿命延长，降低安全隐患，助力新能源发展；
前沿科研领域：量子器件、高能激光器突破散热瓶颈，支撑更多科研探索。
据预测，2025年全球金刚石散热市场规模将达1.08-1.61亿美元，北大的这次突破将推动中国在高端热管理领域抢占先机！
从传统硅基散热的“束手无策”到金刚石散热的“突破万瓦”，北大团队的成果不仅打破了国际技术壁垒，更彰显了中国在高端热管理领域的科研实力。未来随着技术落地，更多高端电子设备将迎来“降温革命”，中国科研也将在更多核心领域实现从“跟跑”到“领跑”的跨越！
相关成果以“Fully diamond-based embedded manifold microchannel heat sink: Achieving ultra-high heat flux cooling”发表在《国际传热传质》上，得到国家重点研发计划、国家自然科学基金等项目支持。论文链接：https://doi.org/10.1016/j.ijheatmasstransfer.2026.128420
